使用说明：
欢迎您使用金华仪科技有限公司的产品！当您拥有金华仪传感器及其检测设备的同时就标志着您掌握了最先进的工程检测手段和享有本公司的优质服务。使用本产品之前请您详细阅读说明书或来电垂询，谢谢！

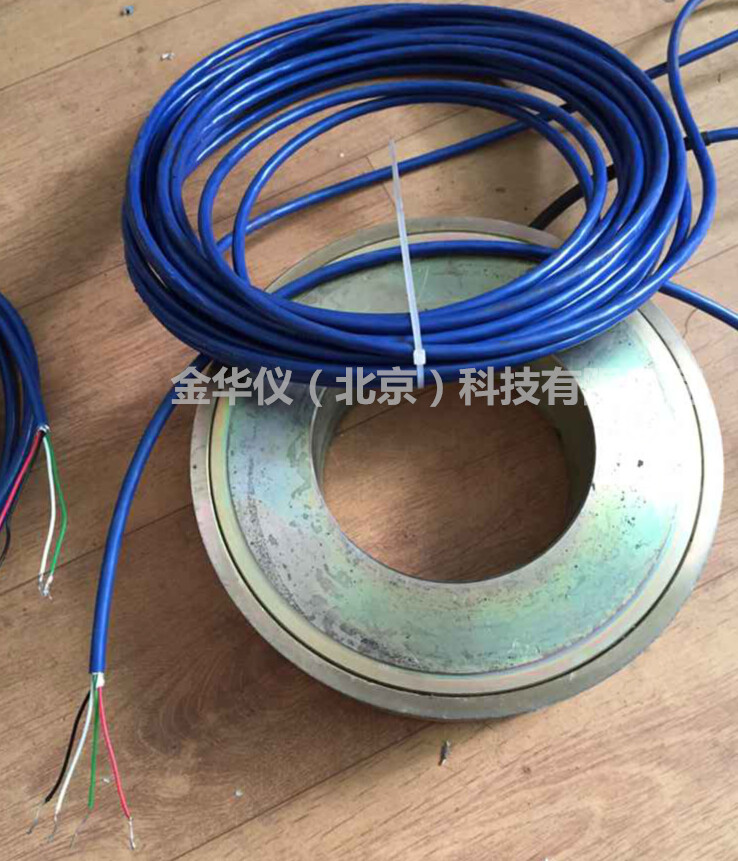

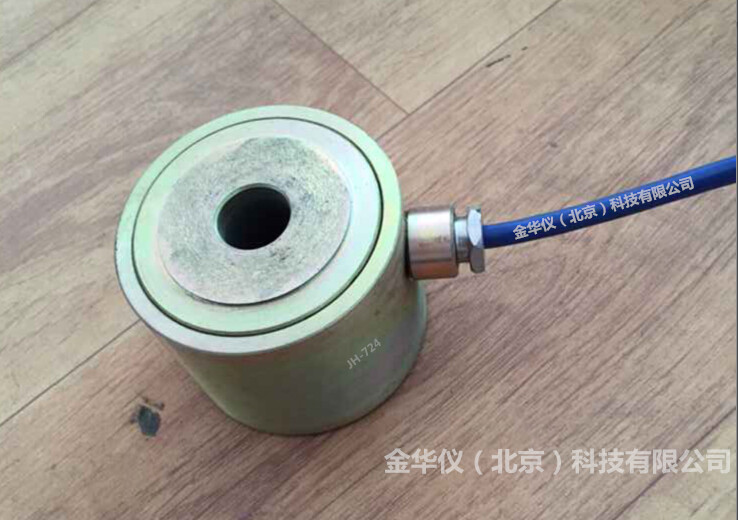

一、 用途JH-724系列锚索计广泛应用于桥梁、建筑、铁路、交通、水电、大坝等工程领域中的索力及压力测量，充分了解被测构件的受力状态。
二、 特点
1、采用振弦理论设计、全不锈钢结构制造，具有灵敏度与精度高、线性与稳定性好等优点。
2、数字信号检测，信号长距离传输不失真，抗干扰能力强。
3、绝缘性能良好，防水耐用。
4、有多种规格，用户可根据不同要求选用或订做。
5、配备本公司仪表即可测试压力值，又可读取振弦频率。
三、 主要性能指标
型号 量 程 灵敏度 外径 穿心孔径 高 外形尺寸 mm 备注
JH-724-20B 200KN 0.1KN ф60 ф16 88 三弦 定做
JH-724-50B 500KN 0.1KN ф80 ф38 88 三弦 定做
JH-724-100B 1000KN 1KN ф110 ф38 88 三弦 定做
JH-724-200B 2000KN 1KN ф184 ф120 100 六弦 定做
JH-724-300B 3000KN 1KN ф230 ф170 100 六弦 定做
JH-724-400B 4000KN 1KN ф274 ф192 100 六弦 定做
JH-724-500B 5000KN 1KN ф312 ф222 100 六弦 定做
JH-724-600B 6000KN 1KN ф374 ф286 100 六弦 定做
四、 连接仪表直接连接：数显表配备传感器连接插口对于配备插头的传感器可直接插入 JH-ZN6 智能读数仪测量。
五、 安装与使用
1、根据测试要求选定结构及测点。
2、锚索计在安装前应及时调零，读取初值，编号。
3、锚索计的受力面应与待测点的压向力方向一致。

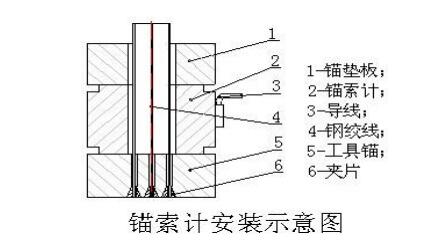

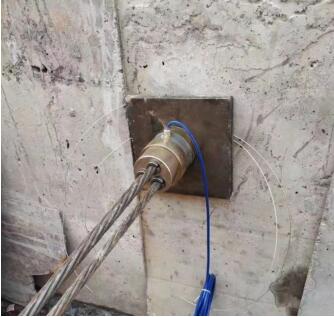

4、先将锚索计安装锚固垫座（锚板）上，钢绞线或锚索从锚索计中心孔穿过，锚索计置于锚板和工作锚之间，放置平稳。如发现几何偏心过大（仪器分测不等值，即为几何偏心）应即时予以调整。（附安装示意图）
5、安装好后，记好锚索计在未加载之前的数值。登记好每个测试点安装的传感器编号，保存好记录资料。 5、根据测试要求进行测量， 锚索测力计（荷载计）直接测量绝对应变值或频率值。配我公司的读数仪可以直接测量显示压力值。
6、温度修正 A．带温度的压力传感器内置温度传感器，可测量温度进行修正，排除温度对测量值的影响。修正及压力计算方法如下：修正后应变为 P=K[(ε0-εi)]- 0.29（T-T0）] 温度系数为 KT；测量应变值为ε，单位为 µε；测量温度为 T，零点时温度为 T0 P 为压力，单位为 KN
|
