四 、安装说明：
● 电源：
使用 220VAC 交流电源，最大功率 20W 。 从系统稳定性和安全 性考虑，要求为 供电的电源插座带有接地线。
● SIM 卡：
GPRS 通信需要使用 SIM 卡，此手机卡在 主机上电前应装入设备 里。标号为“SIM CARD”的地方即为 SIM 卡插槽，轻推金属面盖， 就可以弹出 SIM 卡托盘，装上SIM 卡后下压卡好即可。
● 天线的安装：
带有 3米长的吸盘天线，请将吸盘天线安装固定到信号尽可能 好的位置。

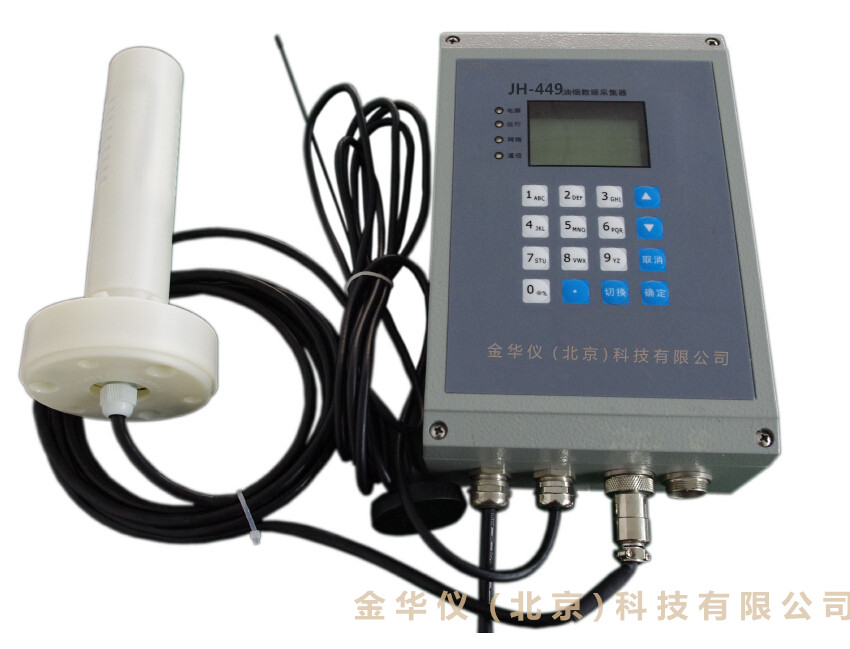

● 探头 与采集器的 连 接：
探头上带有一条电缆，电缆一端已经连接到探头上，另一端有一圆 形插头，将此插头插入的标号为“SENSOR”的圆形插座内， 拧紧就可完成探头与采集器的连接。电缆的长度为5 米。
● 探头 的安装：
探头应安装到烟道内，因此需要在烟道上开孔，然后将探头装入烟 道，并固定在烟道壁上。 一般将探头安装在烟道的侧边或者底边，注 意油烟的排放方向。具体安装尺寸如下：
● 采集器的安装：
由于探头与采集器之间的电缆长度为 5 米，所以安装好探头后，应 在探头周围 5 米以内安装采集器，而由于采集器需要使用 220V 的交 流电源，所以具体安装时需综合考虑采集器和探头的具体位置。
● 采集器的 扩展 接 口 ： 采集器带有 2 路隔离的开关量输入，第一路的标号为“DI1+”和 “DI1-”，第二路的标号为“DI2+”和“DI2-”,分别接开关量信号的正 端和负端。这 2 路开关量可用来检测净化器和风机的开停机状态。 采集器还带有 1 路继电器输出，标号为“R1”的端子是继电器的
2个常开触点。这个继电器可用来控制油烟净化系统的开停机，如当 检测到油烟浓度达到一定值时自动打开油烟净化系统，当浓度 很低时自动关闭净化系统，实现自动控制的目的。 这样可以进一步优 化油烟净化系统的使用，避免不必要的开机浪费，也可有效防止故 意关闭净化系统所导致的超标排放。
五、 安装注意事项：
虽然具有 IP的防护等级，对于安装环境并没有特别的要求， 能够在恶劣的环境条件下正常工作，但是在条件允许的情况下，尽量遵守以 下注意事项，可延长设备的使用寿命。
1、尽量安装在室内，不要安装在屋檐、走廊等地方
2、尽量远离粉尘、灰尘，无腐蚀性气体
3、尽量远离易燃、易爆、易腐蚀性物质
4、安装点应稳定无震动
5、远离热源
6、避免阳光直射
7、避免在潮湿的地方安装
8、电源接入点应无大的电源扰动，电源供应稳定充足
9、GPRS 天线不可放于屏蔽金属盒内部，应注意防雷
六、设备的维护与保养：
1、保证电源的供应稳定。
2、电源线、信号线、天线和网线等可靠连接。
3、拧紧固定面盖的四颗螺钉，以达最佳防护效果。
4、拧紧防水接头，每个防水接头尽量只穿一条多芯电缆，防止雨水和
腐蚀性气体渗透进设备内部。
5、GPRS 或 CDMA 通信时，请保持 SIM 卡有足够的通信费用
